sf10．グラフィックソフト

「グラフィックスソフト」とは

デジタル化された画像データはパソコンで,形や色などを編集・加工することができます。これらの処理をするために使うソフトウエアを「グラフィックソフト(Graphics software)」または「画像処理ソフト」といいます。広義では,映像（動画,ビデオ）を含めて使われることもありますが,通常は「静止画像と図形」を取り扱うものをいいます。映像（動画,ビデオ,ムービー）を取り扱うものを「ビデオ編集ソフト」または「動画編集ソフト」といいます。

ラスタグラフィックスとベクタグラフィックス

パソコンのグラフィックソフト には,ベクタグラフィックスを取り扱うドロー系ソフトとラスタグラフィックスを取り扱うペイント系ソフトがあります。ペイント系はビットマップ系ともいいます。

ラスタグラフィックス  raster graphicsa

グラフィックスをドット（点）の集まりとして取り扱う手法です。この形式のデータをラスタデータまたはビットマップデータといいます。データ形式が単純なため扱いが簡単で,自由に色の変化をつけることができますが,拡大・縮小・変形には制約がありまりす。また,容量が大きいという特徴もあります。ラスタデータを取り扱うソフトを「ペイント系ソフト」ということもあります。

ベクタグラフィックス  vector graphics

グラフィックスを直線や曲線を表す数値データとして扱う手法です。「ドロー」とも呼びます。データは線の座標,角度,方向などの数値情報の集まりですので,描いたグラフィックスを自由に反転,拡大,縮小などの処理ができ,データ容量も小さくてすみます。

主なグラフィックスソフト

ペイント系ソフト  painting software

点（ドット）の集まりで画像を描く手法のソフトです。ドット単位に編集ができますので色などは自由に描画できますが,画像の拡大や変形を行うと,境界線部分にギザギザが目立つようになり画質が落ちます。ペイント系ソフトの表示画像を拡大していくと,点で構成されいるのがわかります。主にイラストを描いたり,画像に着色することを目的としたものを呼びます。Windows付属のアクセサリ−ソフト「ペイント」はその名の通りペイント系のソフトです。

フォトレタッチソフト  photo retouching software

フォトレタッチとは写真画像の傷やごみ,不自然な色合いを修整したり,露光の過不足を補正したりして,再現性を高めることをいいます。写真画像の修正・加工ソフトですが,写真画像だけでなく,スキャナーから読み取ったものなど,利用可能な画像データ形式のものであれば処理の対象にできます。また,フォトレタッチソフトのなかには多機能なため,アイコンなどの静止画像を作ったり,編集することができるものもあります。

デジタルカメラの写真などを整理する画像管理ソフト（アルバムソフト）の多くは,簡単なフォトレタッチ機能をもっています。Adobe(アドビ)社の「Photoshop」が最も有名なフォトレタッチソフトです。

ドロー系ソフト  drawing software

直線や曲線など線を使って描画する手法のソフトです。四角形,円,だ円,三角形などが簡単に描け,これらを組み合わせてグラフィックスを描きます。このため「図形処理ソフト」と呼ばれることもあります。

反転,拡大,縮小などの処理が自由にでき,正確な図が描けるので,製図や説明図などの描画目的に使われます。ビットマップ系ソフトのデータを取り込むことができ,文字も文章として編集可能な形式で取り扱えますので,印刷物を作る目的でも利用されます。Adobe社の「Illustrator」最も有名なドロー系ソフトです。

ＤＴＰソフト　ディーティーピー  desktop publishing

コンピュータを使って出版物を作成することをいいます。このために必要な文字の入力,図版の作成,文章の編集,レイアウト,版下作成などの機能をもったソフトのことをいいます。

DTPソフトの機能を使っている「自作本作成ソフト」なるものもあります。入力したデータをひな型（元型）に指定すると,そのデザインレイアウトの印刷ができます。ソフトハウスに送ると,製本をして送り返されていきます（有料）。Ｗｅｂサイトにもこのようなサービスをおこなうサイトがあります。

画像に関する標準的な規格とファイル形式

ＧＩＦ　ジフ  Graphic Interchange Format

米国のパソコン通信サービス「CompuServe」がビットマップ画像データを圧縮,展開する方法として発表した規格です。インターネットでは標準的な画像ファイル形式として使われています。扱える色数が256色と少ないためイラストなどの静止画像に使います。

ＧＩＦには,読み込みの際にモザイク状の表示から通常の画像表示に変化するインタレースＧＩＦ,表示順序を指定することで簡単な動きをだせるアニメーションＧＩＦ,背景色を透明にできる透過ＧＩＦなどがあります。また,ＧＩＦにはいくつかの規格がありますが,現在はＧＩＦ８９ａという規格を使います。

ＧＩＦファイルは圧縮された形式のファイルです。データの圧縮にはＬＺＷという方式を使います。ＬＺＷ方式は米ユニシス社が特許権をもっていました。当初,ソフトハウスが開発するソフトでの利用は無償でしたが,インターネットでの利用が一般化すると特許利用料の徴収を始めました。このため,Ｗｅｂの標準化団体Ｗ３ＣではＰＮＧ形式を開発したという経緯があります。

一時期,グラフィックソフトにより特許権の関係でＧＩＦ形式が利用できない問題がありましたが,現在は特許権の有効期間が終わりましたのでこの問題は解決しました。

ＪＰＥＧ　ジェイペグ   Joint Photographic Coding Experts Group

ＩＳＯとＩＴＵがカラー静止画像の圧縮方式を標準化するために設立した組織およぴこの団体が策定した規格をさします。圧縮レベルを指定でき,他の画像ファイル形式よりファイル容量が小さくできます。ＪＰＥＧの圧縮は非可逆符号化方式といい,高い圧縮率が得られますが元の画像への完全な復元はできません。

１６７７万色のフルカラーが使え,多くのグラフィックスソフトがこの形式をサポートしています。通常,デジタルカメラでの写真データはこの形式です。モザイク状の表示から通常の画像表示に変化するプログレッシブＪＰＥＧ,動画にも利用されるＪＰＥＧMoveとMotionＪＰＥＧなどもあります。

ＴＩＦＦ　ティフ  Tagged Image File Format

ビットマップ画像を保存するためのファイル形式で,異機種間でのグラフィックデータの交換に使われます。大容量のグラフィックスイメージを取り扱うのに適し,多くのグラフィックスソフトがサポートしています。ＬＺＷ圧縮などのさまざまな圧縮方法やモノクロ,カラーなど各種の色処理にも対応できます。

ＴＩＦＦファイルには派生形式があり,ＴＩＦＦファイルをサポートしているグラフィックスソフトでも,すべてのＴＩＦＦファイルを扱えるとは限りません。

ＰＮＧ　ピーエヌジー　ピング  portable network graphics

ＧＩＦの特許権の問題を解消するめたに,Ｗｅｂの標準化団体Ｗ３Ｃが開発したビットマップ画像のファイル形式です。圧縮はＺＩＰ形式でおこないます。読み込みの際にモザイク状の表示をするインタレースモードをもっています。

ＢＭＰ　ビーエムピー  bitmap

Windowsで標準として使われるビットマップ形式の画像ファイルです。ファイルの拡張子は「.bmp」になります。Windowsでビットマップデータを記録するときの標準フォーマットになります。

ＰＩＣＴ　ピクト

Ｍａｃ ＯＳで標準として使われる画像ファイル形式です。Ｍａｃ ＯＳ用のグラフィックスソフトのほとんどがサポートしています。ペイント系とドロー系の両方のデータ形式を扱えます。

ＶＲＭＬ　ブイアールエムエル   Vertual Reality Modeling Language

３次元グラフィックスの表示を記述するめたの言語です。ＨＴＭＬファイルと同様に,他のＶＲＭＬファイルにリンクすることで,仮想的な空間を作り出すことができます。現在は,後継規格となるＸ３ＤをWeb3Dコンソーシアムが策定作業をおこなっています。

グラフィックスのカラー指定

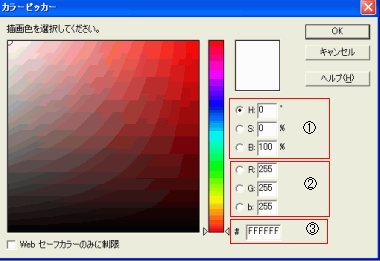

画像処理ソフトを使うときに避けて通れない問題がカラー処理の指定です。通常,グラフィックソフトには「カラーパレット」という機能があり,色の一覧表が表示され,使いたい色をマウスで選択できるようになっています。中にはスライダーがついていて,微妙に色を変化させることもできます。カラーパレットは時間が経ってから同じ色を再現するときに困ることがありますが,この場合は「スポイト」機能を利用します。一般の方でも自由に色を使うことができます。

「カラーパレット」は,色を比較しながら指定するアナログ的な方法ですが,色をコードで指定することもできます。色コードでの指定には１０進を使う方法と１６進を使う方法があります。１０進指定では三原色（ＲＧＢ）をそれぞれ２５６段階の１０進数で指定します。（２５６，２５６，２５６）は「白」,（０，０，０）は「黒」になります。１６進指定では三原色（ＲＧＢ）を１６進数の色コードで指定します。（ffffff）は「白」,（000000）は「黒」になります。

一般ユーザー,特に初心者や初級者が使う簡易グラフィックソフトの「カラーパレット」では１０進コードや１６進コードでの色指定はできない場合もあります。
