nw05. 有線ＬＡＮのIEEE802.3（Ethernet)

有線ＬＡＮのIEEE802.3（Ｅｔｈｅｒｎｅｔ)方式

民間企業などが策定したＥｔｈｅｒｎｅｔ(イーサーネット)規格を、ＩＥＥＥ（米国電気電子技術者協会）が標準化したものをＩＥＥＥ８０２．３標準といいます。ＥｔｈｅｒｎｅｔとＩＥＥＥ８０２．３は一部異なる部分もありますが、ほぼ同じ内容なので、一般には同義語として取り扱われます。

イーサーネット型ＬＡＮ伝送路の信号制御には、ＣＳＭＡ／ＣＤ（搬送波検知多重アクセス／衝突検出）という方式を使います。使用するケーブルの種類、伝送速度、転送方式などにより規格があります。下記は現在主に使われているものです。かっては10BASE-2、10BASE-5、10BASE-T、10BASE-Fなどの規格もありましたが消滅しました。

100BASE-TXと100BASE-FXを100BASE-Xと呼ぶこともあります。

ＣＳＭＡ／ＣＤ方式　シーエスエムディーシーディー
  Carrier Sense Multiple Access/Collision Detection

「伝送路」とは接続回線のことをいいます。「搬送波検知多重アクセス／衝突検出」は、伝送路の空きを確認しながら送信します。他の送信と衝突（コリジョン）した場合は間隔をおいて再送信します。伝送路の使用頻度が高くなると衝突が頻繁に起きるため伝送性能が低下します。主にイーサーネット型のＬＡＮで使います。ＬＡＮで使う制御方式には他に「トークンパッシング」と「ＴＤＭＡ」という方式もあります

LAN規格記号の読み方

IEEE（米国電気電子技術者協会）では標準ＬＡＮ記号の表記を統一しています。

• 「100」は100Mbsを意味します
• 「BASE」はベースバンド方式，「BROAD」はブロードバンド方式を意味します
• 「2」は伝送距離185ｍ(論理上200m),「5」は伝送距離500ｍを意味します。
• 「Ｔ」はツイストペアケーブル，「Ｆ」は光ファイバーを意味します

⇒ 「ハブ」「ＬＡＮケーブル」は［ネットワーク機器とケーブル］に解説

⇒ 「ベースバンド方式とブロードバンド方式」は、[通信回線と方式の基礎知識]に解説

有線LAN接続のポイント

パソコンLANは電話のように物理的な接続ができれば即利用できるようにはなりません。初回設定では、Windowsのネットワーク・セットアップ・ウイザードが正常に終了してもしばらくしないと他の機器（パソコンなど）を認識しません。ユーザーのネットワーク利用環境によりますが10分前後かかることもあります。

ＬＡＮは相手のパソコンの電源が切れていれば繋がりません。接続設定で一度繋がると、相手のパソコンの電源が切れいても該当パソコンのアイコンが表示されていることがあります。該当パソコンのアイコンをクリックするエラーメッセージがでて消えてしまいますが、これは異常ではありません。

逆に電源を入れても該当パソコンのアイコンが表示されない場合もあります。このような場合は、マイネットワークまたはネットワークのウインドウを開いたまま、Ｆ５キーを数回ポンポンと押して様子を見てください。

Windows XP以降のピアツーピア型ＬＡＮでは、それぞれのパソコンがサーバーとクライアント両方の役目をしています。LANの構築情報は１５分から２０分おきに自動更新されます。手動で設定を変更しても構築情報が全体に反映するまでには時間がかかります。

留意点

• 現在のパソコンはネットワーク端子（ＬＡＮ端子）を標準で装備していますのでマニュアルで場所を確認してください。通常本体背面にありますが、ノート型では横にあるものもあります。
• 「有線ＬＡＮ」はネットワークケーブルとハブを購入するだけで組むことができます。２台のパソコンでＬＡＮを組み場合はクロスケーブルで直接繋ぐことができます。インターネットを利用することはできません。

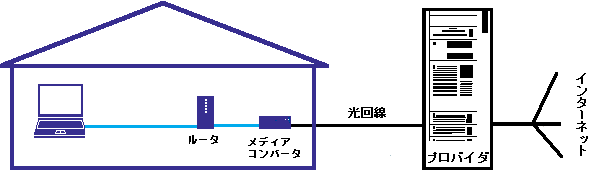

• インターネットの接続には有線ブロードバンドルータが必要です。有線ブロードバンドルータには３つから４つのＬＡＮ端子の空きがあります。これを利用すれば空き分の台数機器が接続できます。
• ケーブルはカテゴリ５以上で、「10BASE-T/100BASE-TX/1000BASE-Tx/1000BASE-TX」に対応するものを使います。やや高くなりますが,一般家庭ではフラットタイプのケーブルをおすすめします。
